Анкерная закладная SVETHOLL Тип-1 квадрат

Анкерная закладная SVETHOLL Тип-1 — это профессиональное решение для создания надёжного и долговечного фундамента под опоры уличного освещения, мачты и другие вертикальные конструкции. Изделие представляет собой цельносварную конструкцию из стальных шпилек, образующих анкерный блок. Модель используется на объектах с повышенными требованиями к устойчивости опор к ветровым и механическим нагрузкам, предназначена для эксплуатации в любых климатических условиях и может быть изготовлена по индивидуальным размерам и форме.

Область применения

Закладная деталь SVETHOLL Тип-1 устанавливается в бетонный фундамент и служит для фиксации фланцевых опор освещения. Благодаря своей функциональности и возможности адаптации к требованиям проекта она широко применяется:

• Архитекторами и проектировщиками — при разработке проектов освещения автомобильных и поселковых дорог, пешеходных и велосипедных зон, парков, скверов, а также для установки мачт освещения на территориях со сложными грунтовыми условиями.

• Застройщиками и строительными компаниями — для комплексного благоустройства жилых комплексов, рекреационных зон, территорий отелей и общественных пространств, а также при возведении промышленных объектов и логистических центров.

• Монтажными организациями — благодаря стандартизированным типоразмерам, продуманной конструкции и возможности кастомизации под конкретные условия объекта.

Конструктивные особенности

• Анкерный тип закладной: Конструкция из нескольких высокопрочных стальных шпилек, объединённых в единый блок, обеспечивает повышенную устойчивость к вырывающим и опрокидывающим нагрузкам. Применяется в районах с сильными порывистыми ветрами и на сложных грунтах.

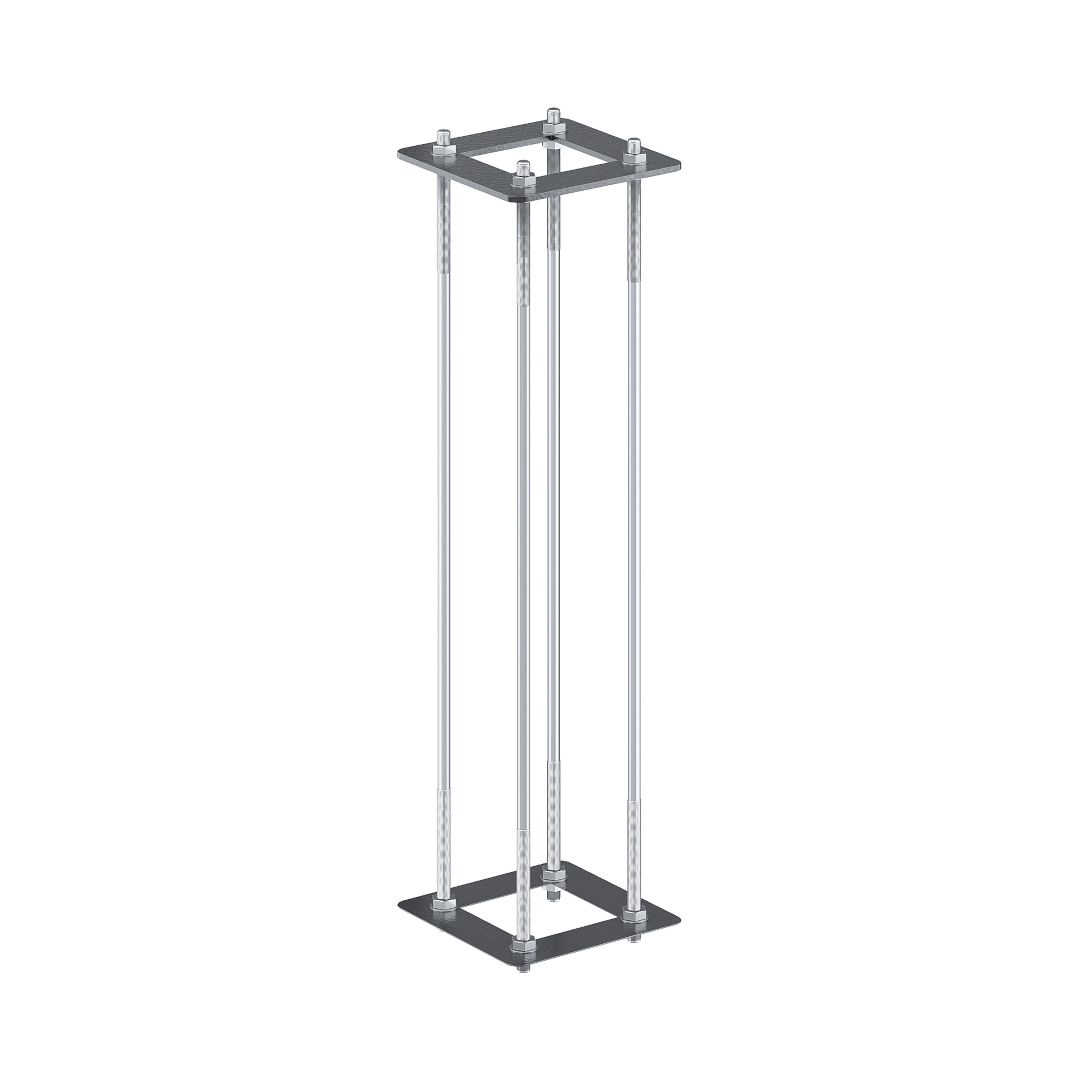

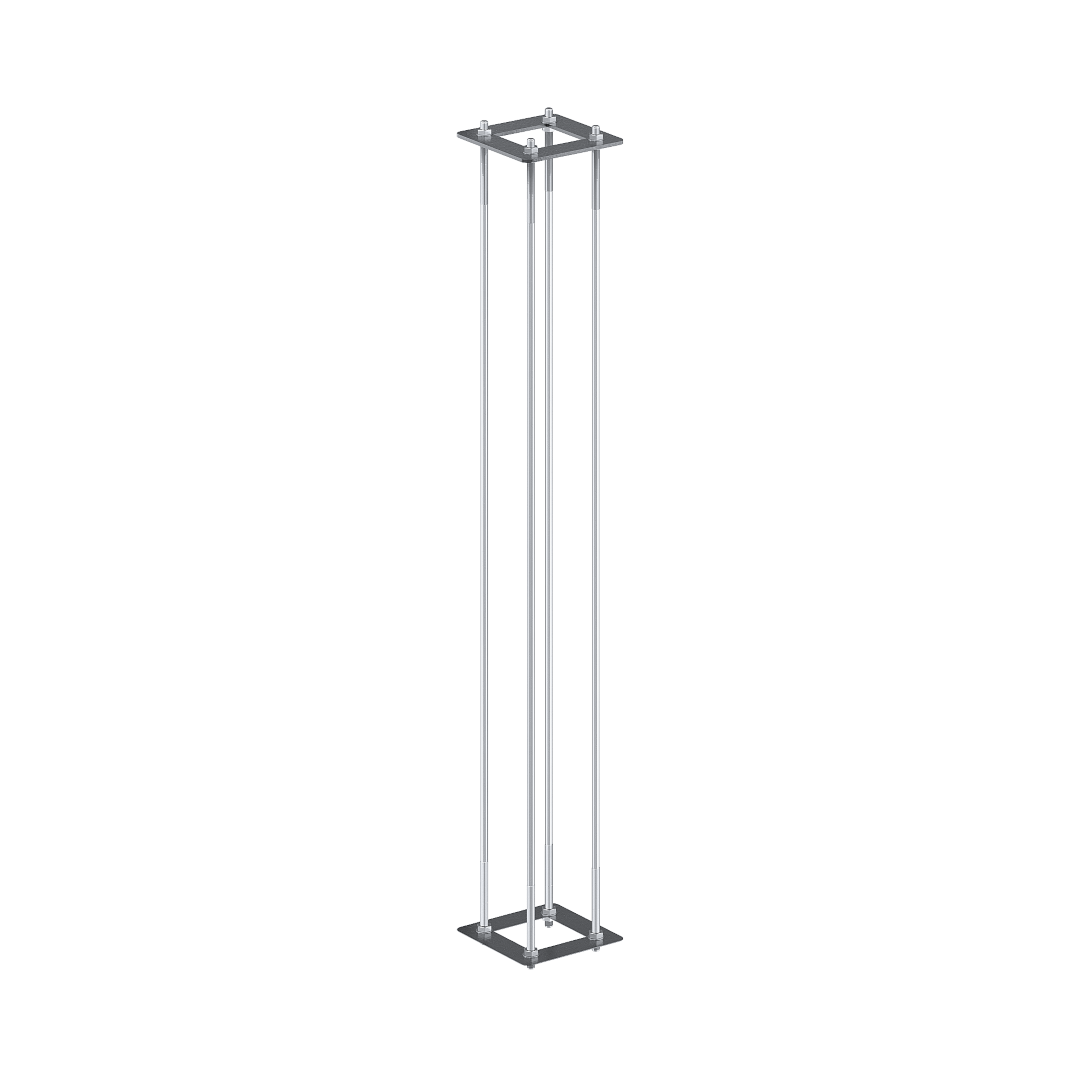

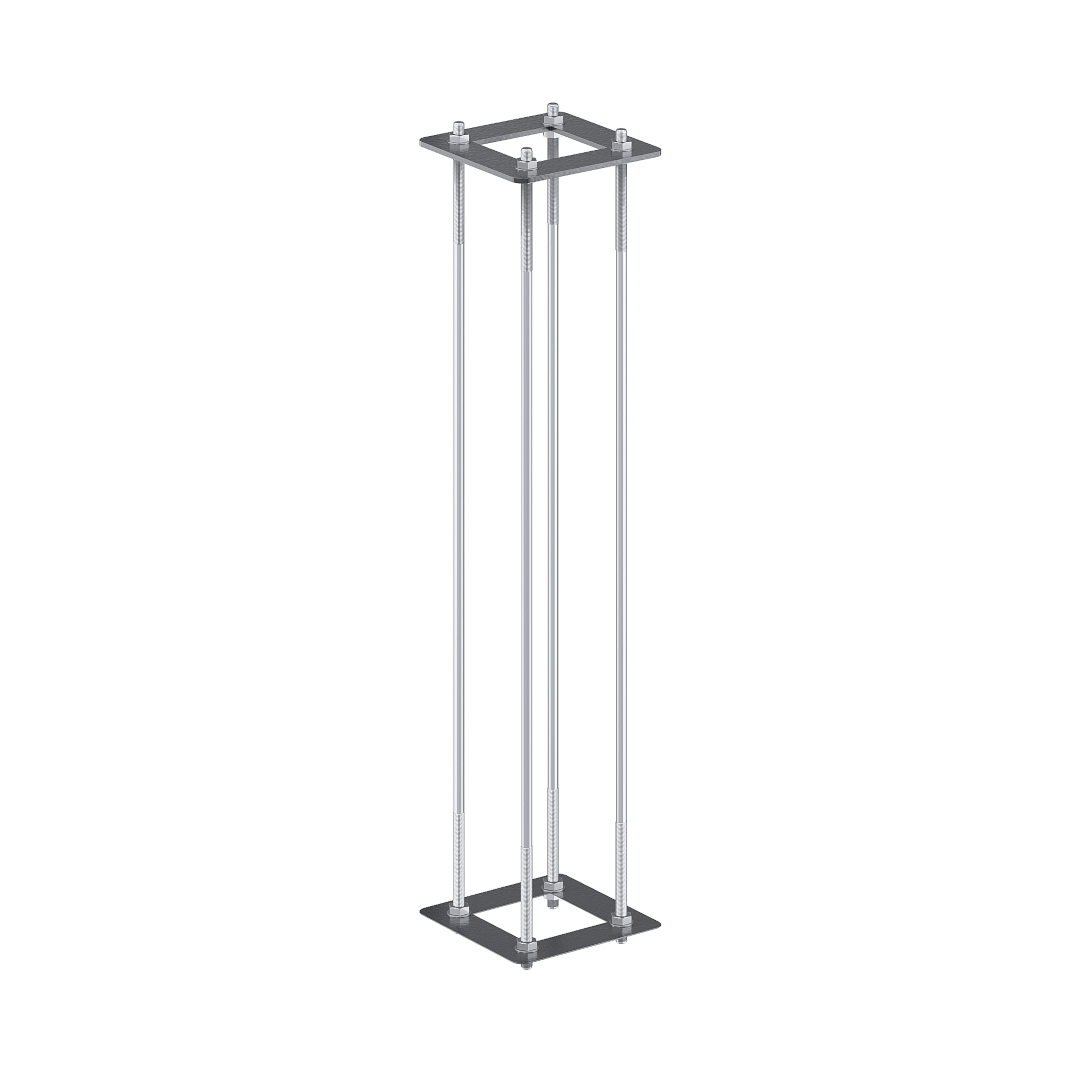

• Широкий выбор типоразмеров: Доступны модификации с высотой 800, 1000, 1200 и 1800 мм, что позволяет адаптировать глубину заложения под конкретный проект.

• Квадратное сечение: Фиксированные габариты 280×280 мм обеспечивают совместимость с ответной фланцевой частью широкого спектра уличных опор.

• Надёжные материалы: Изделие изготавливается из высококачественной стали, что гарантирует его долговечность и устойчивость к деформациям под воздействием нагрузок.

• Коррозионная стойкость: Деталь покрывается грунт-эмалью СВ-00 (Цинкогрунт серый), что обеспечивает базовую антикоррозийную защиту.

• Длительный срок службы: Срок службы закладной детали составляет 50 000 часов, что минимизирует затраты на обслуживание и замену. Производитель предоставляет гарантию 5 лет.

• Устойчивость к перепадам температур: Конструкция сохраняет работоспособность в диапазоне от -40°C до +40°C, что делает её пригодной для эксплуатации в любых климатических условиях.

Технические характеристики

Артикулы и модельный ряд

Производитель предлагает четыре типовых размера анкерной закладной, отличающихся высотой и весом:

Варианты покрытия и кастомизация

• Стандартное покрытие: Грунт-эмаль СВ-00 (Цинкогрунт серый) — обеспечивает надёжную антикоррозийную защиту для всех типов грунтов.

• Без покраски с горячим цинкованием: Обеспечивает максимальную коррозионную стойкость, рекомендуется для агрессивных сред и регионов с повышенной влажностью.

• Покраска по RAL(СВ): Нанесение промышленной порошковой покраски по каталогу RAL (доступна широчайшая палитра цветов). Позволяет интегрировать оголовок закладной в любой архитектурный контекст (класс покрытия 1 — повышенная износостойкость).

• Покраска по RAL(СВ) с горячим цинкованием: Комбинированное покрытие, сочетающее максимальную коррозионную стойкость с возможностью выбора декоративного цвета.

• Индивидуальное изготовление: По запросу доступно изготовление закладных деталей с изменением любых параметров: высоты, сечения, диаметра шпилек, типа и цвета покрытия. Возможен выбор размера, формы, цвета по вашему проекту.

Декоративные типы покрытий (класс покрытия 1, повышенная износостойкость)

• Матовые (муар): RAL9016, RAL9005, RAL9006, золото муар СВ-10, RAL5017, RAL5024, RAL1019, RAL2009, RAL3000, RAL5015, RAL8001, RAL8007, RAL8012, RAL7004, RAL7030, RAL7039, RAL1015, RAL1018, RAL6005, RAL6018, RAL6029, RAL7016, RAL5003, RAL1013, RAL9007, RAL7024, золото полумат СВ-09, RAL3005, RAL6027, RAL1002, RAL3014, RAL6011, RAL6021, а также RAL7001 (класс покрытия 2).

• Глянцевые: RAL9016 глянец, золото 176 глянцевый СВ-08 (класс покрытия 2), хром СВ-11, RAL3020 глянец, RAL5002 глянец, RAL1018 глянец, золото медь СВ-17 (класс покрытия 2), медь СВ-21 (класс покрытия 2), RAL4011 глянец.

• Молотковые (шагрень): RAL9016, RAL9010, RAL1013, RAL1015, RAL1014, RAL7035, RAL7040, RAL7012, RAL9005, RAL5002, RAL5012, RAL5021, RAL6005, RAL8019, RAL8017, RAL3005, RAL7024 (класс покрытия 2).

• Декоративные фактуры: «крокодиловая кожа» (синий СВ-18, чёрный СВ-19, коричневый СВ-20); «короед» (синий СВ-34, красный СВ-35, чёрный СВ-36, белый СВ-37, медный СВ-38, серебро СВ-39, золото СВ-40); «гребень» (серебро СВ-41, золото СВ-42); «перепелиное яйцо» (чёрный СВ-45, белый СВ-46, кораловый СВ-47); имитация бетона СВ-72.

• Имитация дерева: красное дерево СВ-15/2, темно-красное дерево СВ-15, светлое дерево СВ-16, орех СВ-55.

• Патина: медь СВ-43, серебро СВ-44, золото СВ-54.

• Поталь: серебро СВ-48, золото СВ-49, медь СВ-50.

Монтаж

Анкерная закладная деталь бетонируется в подготовленный фундамент. Для достижения проектной прочности рекомендуется использовать бетон марки не ниже М200. Точность установки контролируется по строительным уровням.

• # ЗАКАЗАТЬ МОНТАЖ
• # ПРОЕКТИРОВАНИЕ

• Материал корпуса сталь
• Длина, мм 280
• Ширина, мм 280
• Высота, мм 800 / 1000 / 1200 / 1800
• Бренд SVETHOLL
