Применение: городские дороги, поселковые дороги (внутренние), парки, пешеходные зоны, велосипедные дороги.

Опора уличная Тип-3 имеет возможность подключения к обслуживание аналогового сигнала 1-10V.

АРТИКУЛ	Наименование	Размеры	Вес*	Тип закладной или опоры	Покраска корпуса	Материал изготовления
USOP-4-30-000-T3	Опора уличная SVETHOLL Тип-3	D133 H3000	47,5	Тип-2	Покраска по RAL(СВ)	Труба ЭС D133 и сталь
USOP-4-40-000-T3	Опора уличная SVETHOLL Тип-3	D133 H4000	63,3	Тип-2	Покраска по RAL(СВ)	Труба ЭС D133 и сталь
USOP-4-50-000-T3	Опора уличная SVETHOLL Тип-3	D133 H5000	79,1	Тип-2	Покраска по RAL(СВ)	Труба ЭС D133 и сталь
USOP-4-60-000-T3	Опора уличная SVETHOLL Тип-3	D133 H6000	94,9	Тип-2	Покраска по RAL(СВ)	Труба ЭС D133 и сталь

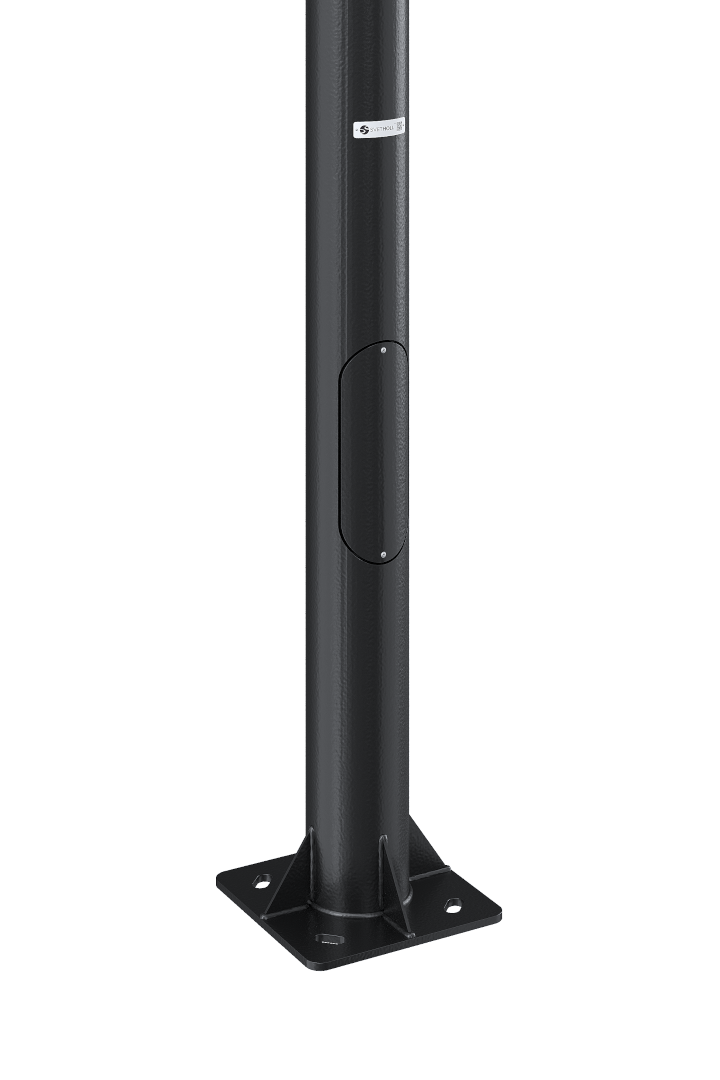

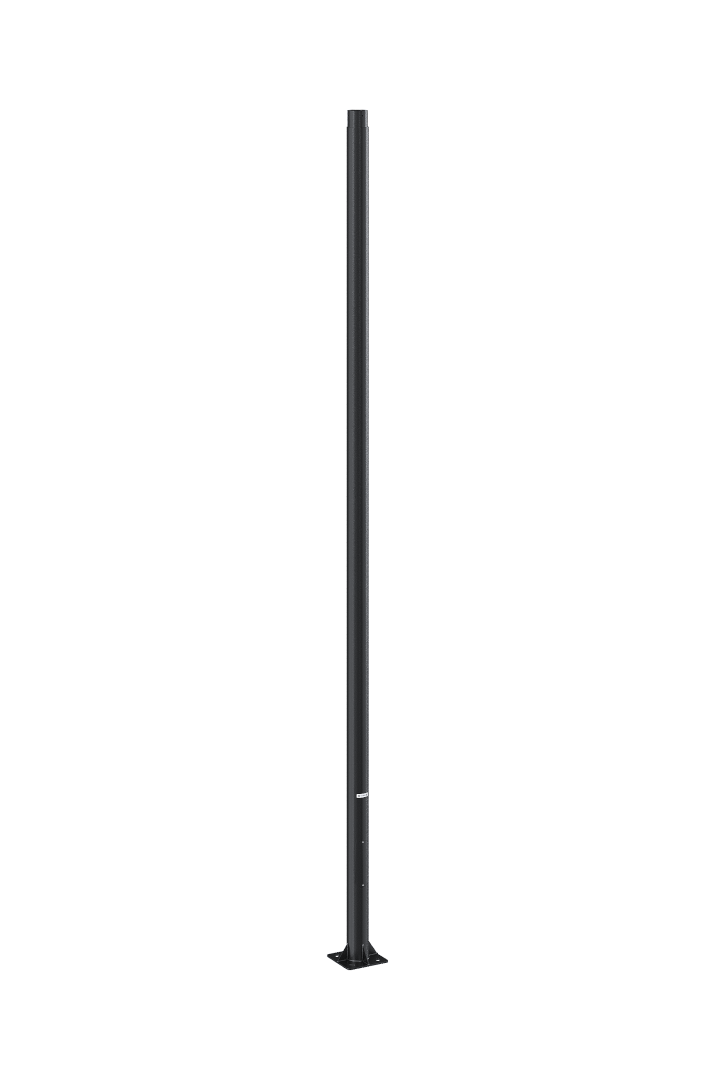

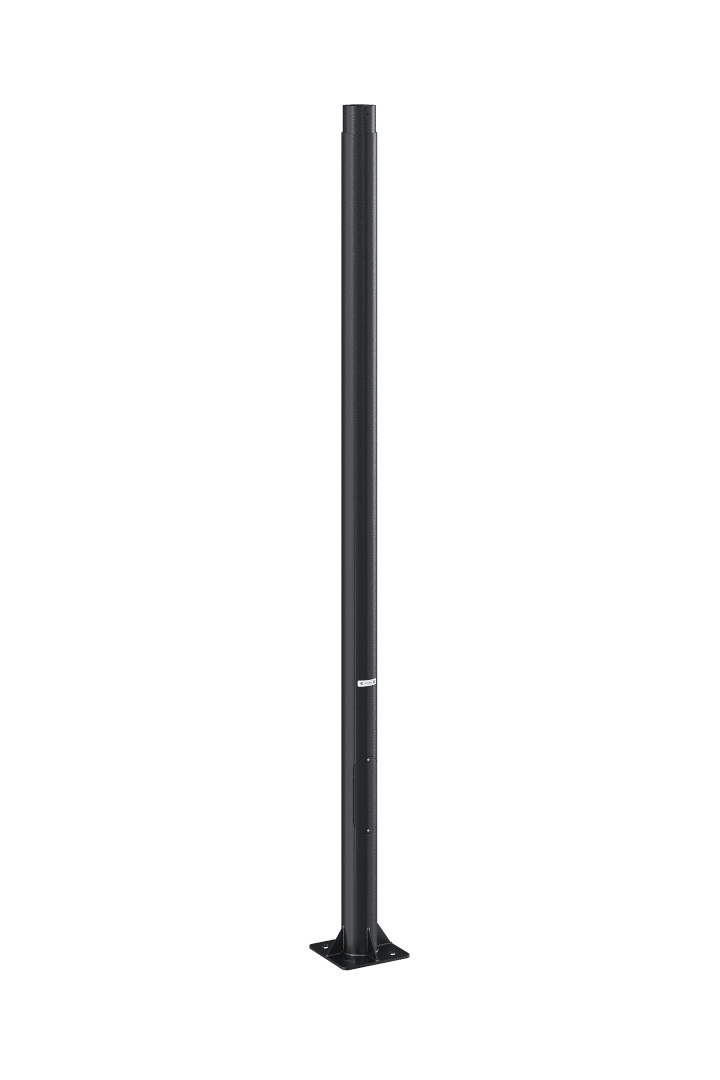

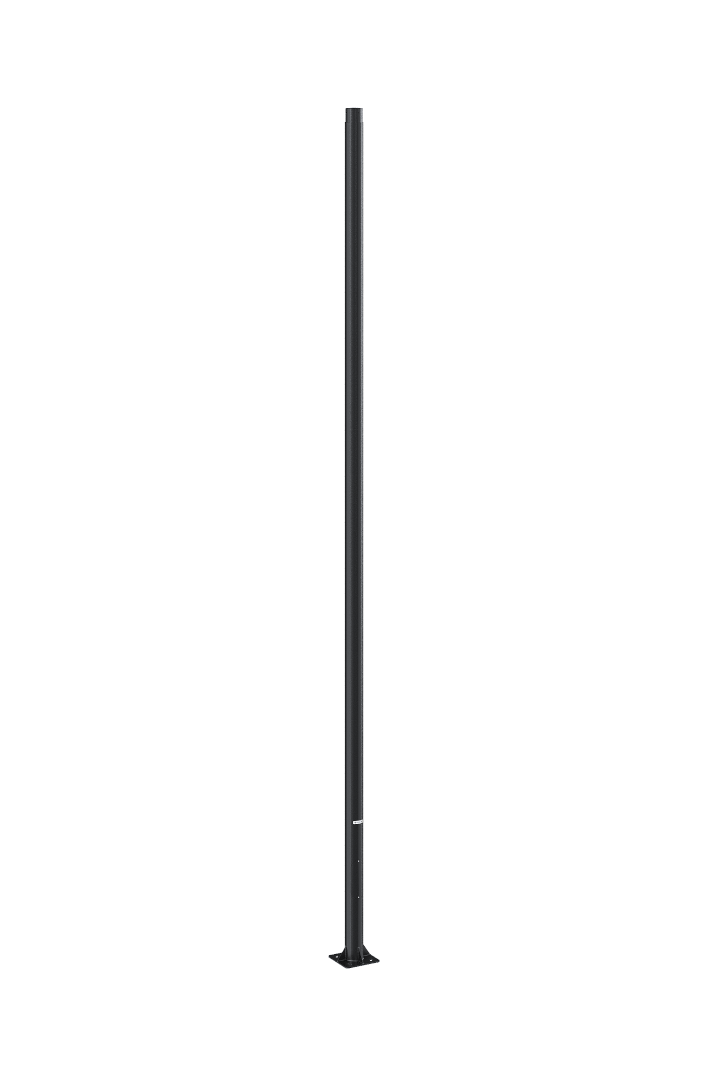

Опора уличная коническая SVETHOLL Тип-3

Опора уличная коническая SVETHOLL Тип-3 — это профессиональное решение для монтажа систем наружного освещения на объектах городской и промышленной инфраструктуры. Изделие представляет собой цельносварную стальную коническую трубу постоянного круглого сечения диаметром 133 мм, предназначенную для установки на предварительно смонтированную закладную деталь. Модель рассчитана на эксплуатацию в любых климатических условиях и доступна в четырёх типоразмерах по высоте, а широчайший выбор декоративных покрытий позволяет интегрировать опору в любой архитектурный контекст — от исторических центров до ультрасовременных общественных пространств.

Область применения

Опора SVETHOLL Тип-3 применяется для крепления уличных светильников, прожекторов, камер видеонаблюдения и другого оборудования. Благодаря увеличенному диаметру (133 мм) и высоким прочностным характеристикам она широко востребована:

• Архитекторами и проектировщиками — при разработке проектов освещения автомобильных и поселковых дорог, пешеходных и велосипедных зон, а также при создании систем наружного освещения в парках и скверах.

• Застройщиками и строительными компаниями — для комплексного благоустройства жилых комплексов, рекреационных зон, территорий отелей и общественных пространств, а также при возведении промышленных объектов и логистических центров.

• Монтажными организациями — благодаря стандартизированным типоразмерам, фланцевому способу установки и возможности кастомизации под конкретные условия объекта.

Конструктивные особенности и преимущества

• Коническое круглое сечение трубы диаметром 133 мм: Увеличенный диаметр ствола обеспечивает исключительную устойчивость к высоким ветровым и механическим нагрузкам. Конструкция выдерживает ветровую нагрузку до 120 кг/м².

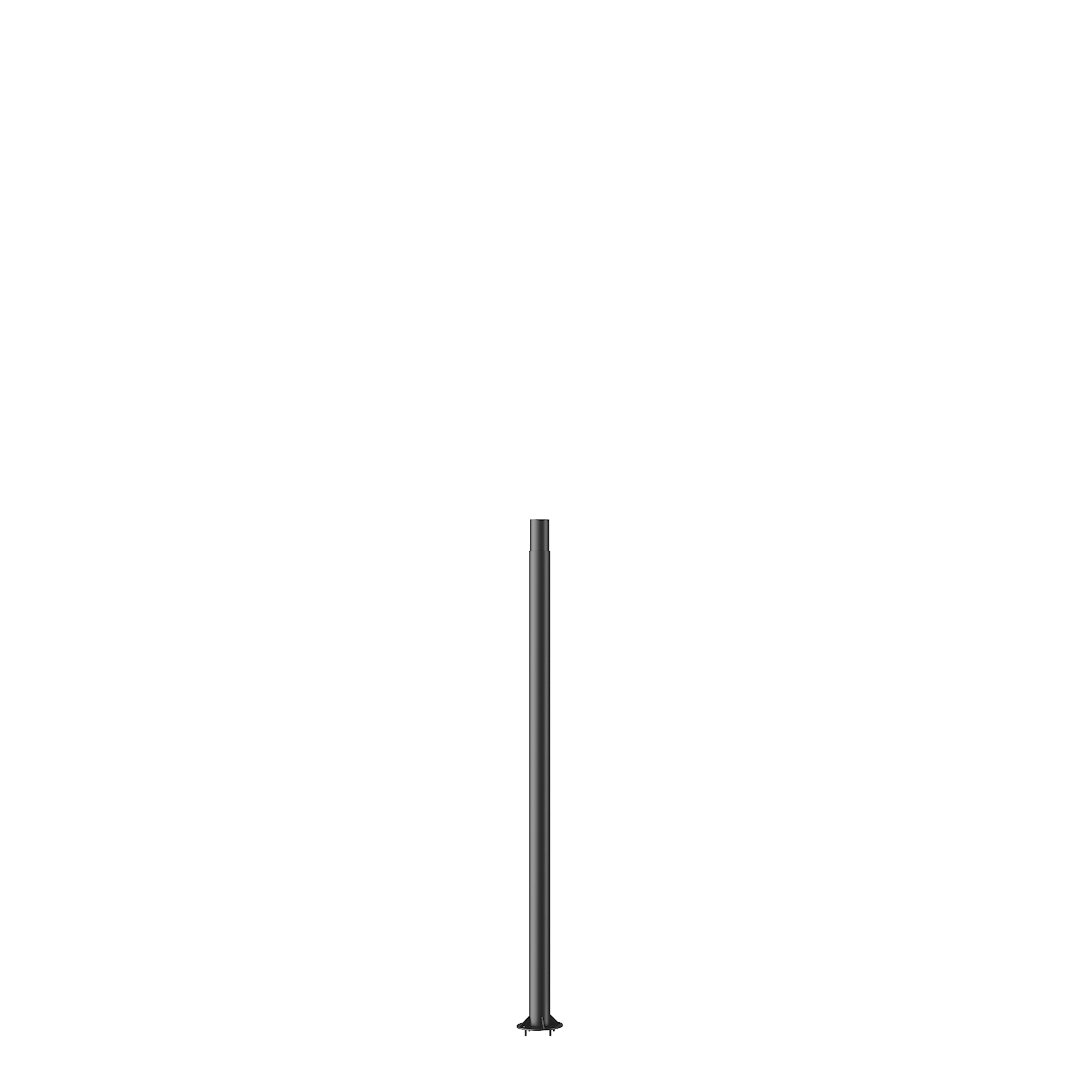

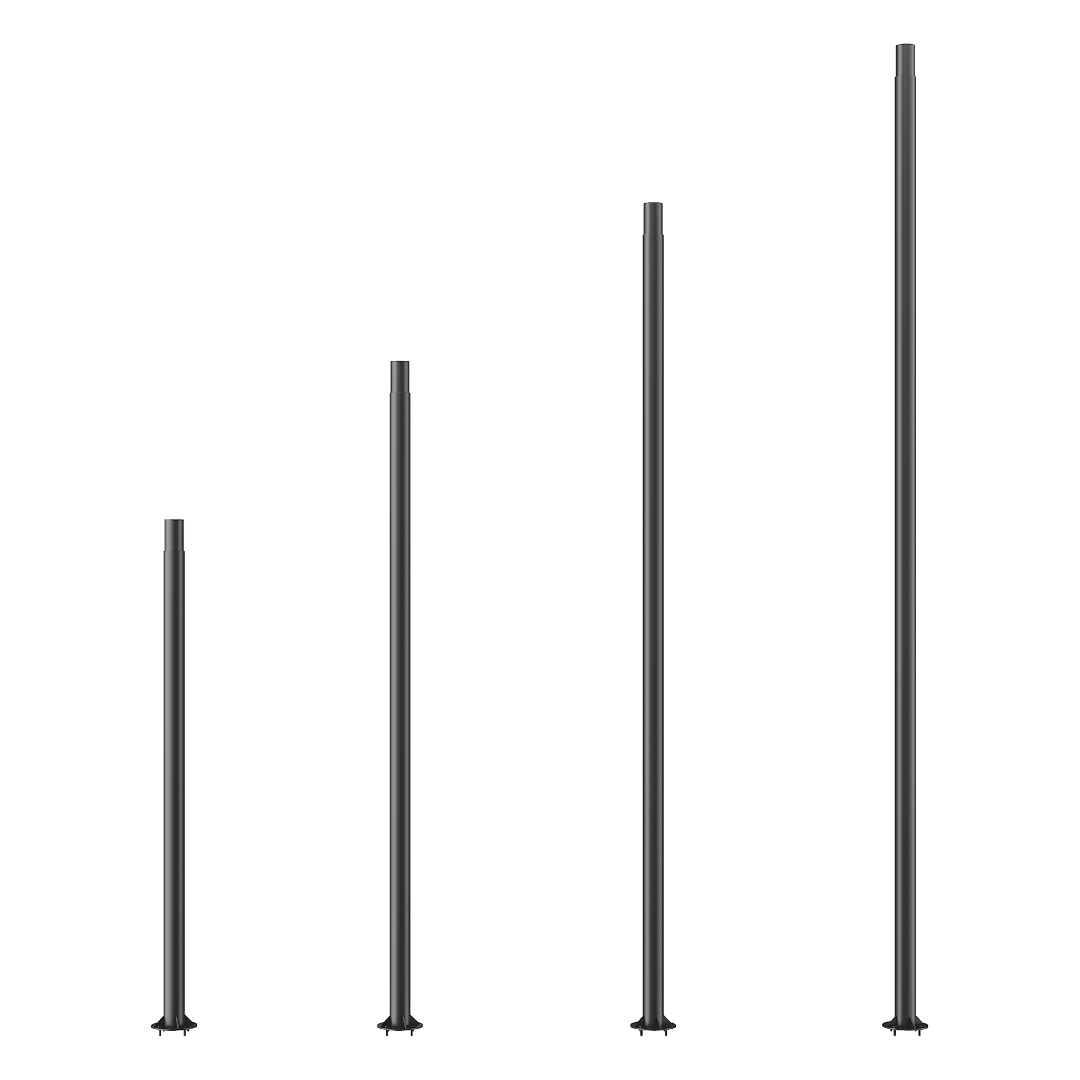

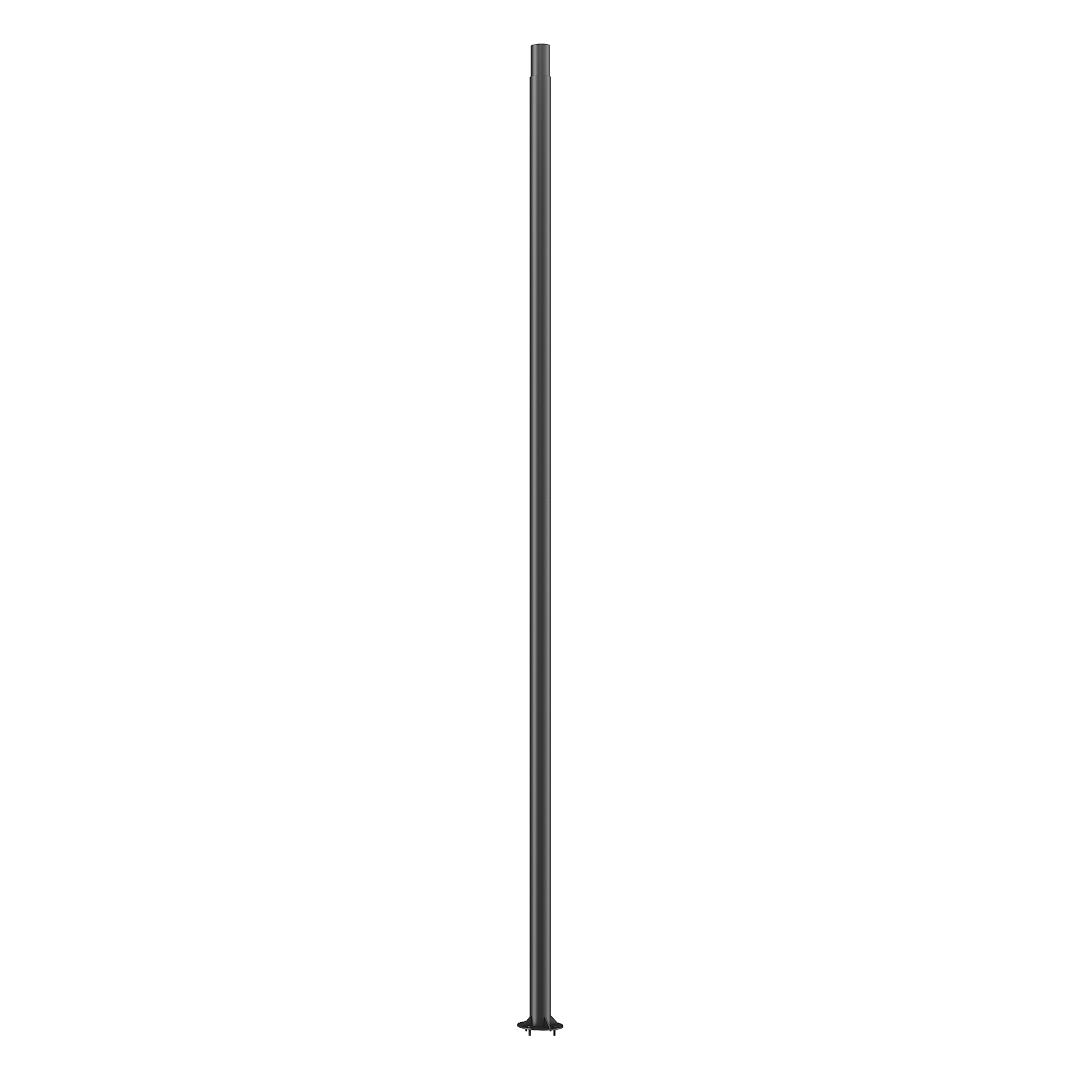

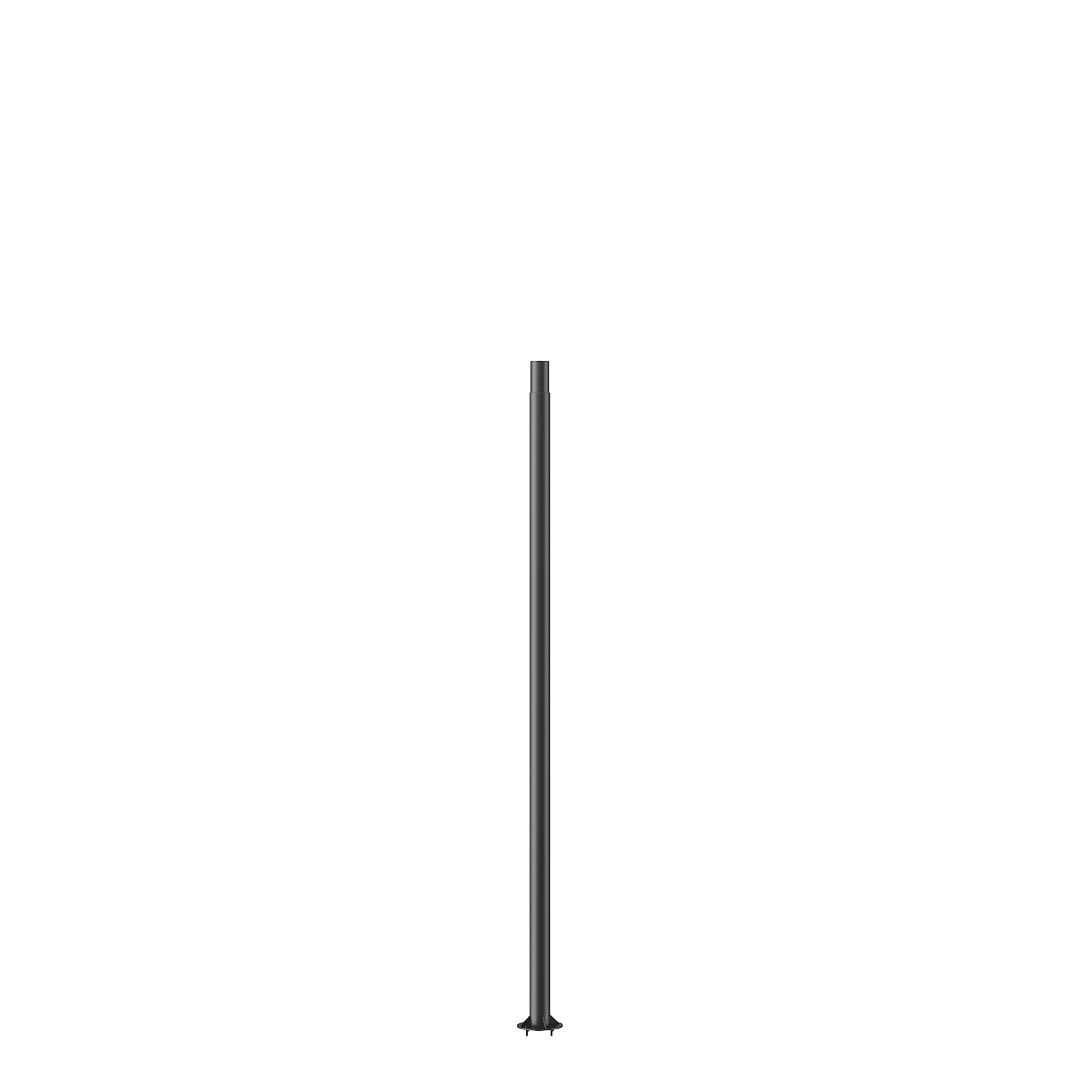

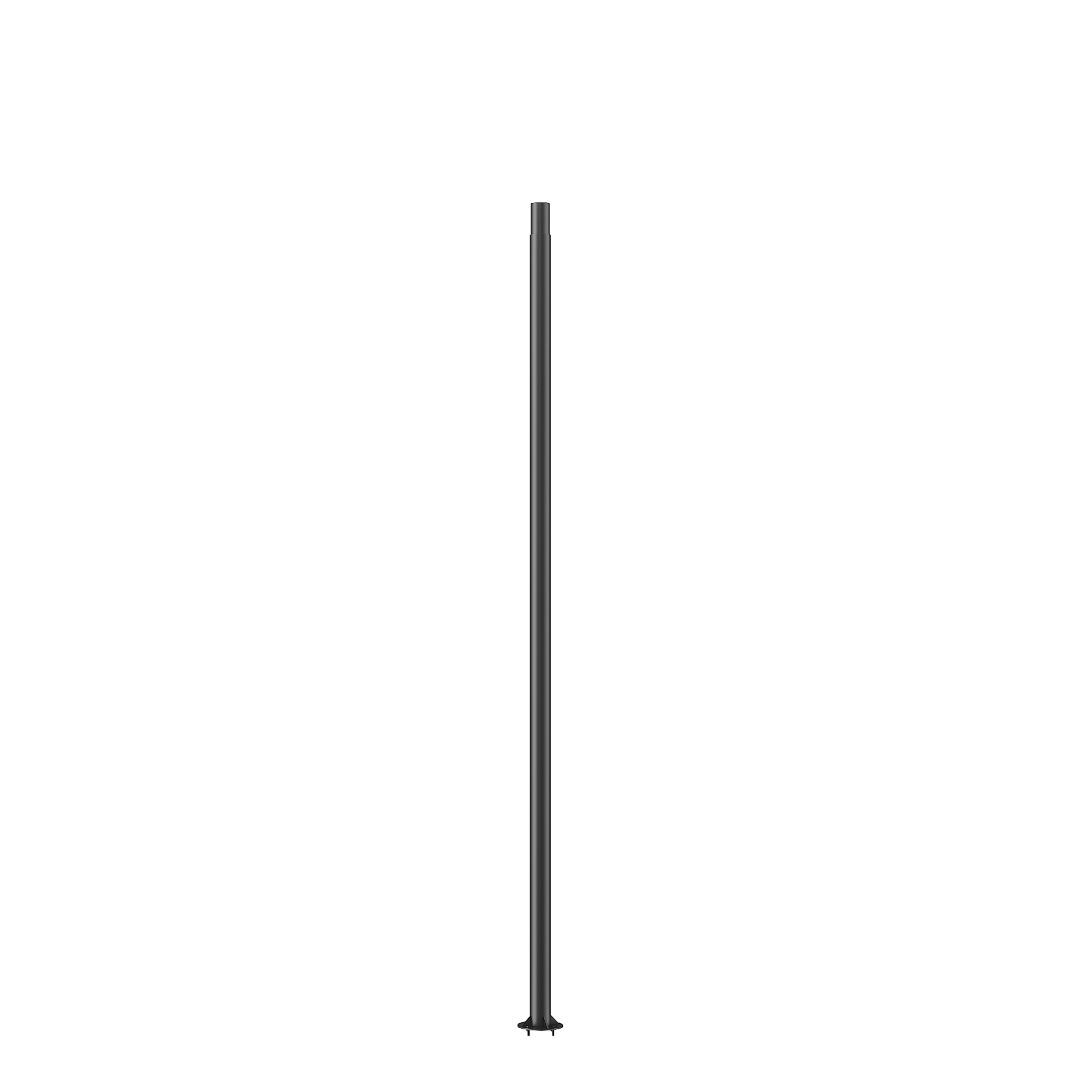

• Четыре типоразмера по высоте: Доступны высоты 3000, 4000, 5000 и 6000 мм, что позволяет подобрать оптимальную высоту для освещения территорий любого масштаба.

• Фланцевый способ установки: Монтаж осуществляется на предварительно забетонированную закладную деталь Тип-2, что обеспечивает надёжную фиксацию и возможность демонтажа при необходимости.

• Кастомизация: Доступна промышленная порошковая покраска по каталогу RAL (СВ) в любом цвете, а также возможность изготовления нестандартных размеров, форм и цветов под требования конкретного проекта.

• Длительный срок службы: Срок службы опоры составляет 50 000 часов, что минимизирует затраты на техническое обслуживание и замену. Стандартная гарантия — 3 года с возможностью расширения.

• Климатическая устойчивость: Конструкция сохраняет работоспособность в диапазоне от -40°C до +40°C, что делает её пригодной для эксплуатации в любых климатических условиях.

• Интеграция с системами управления: Опора имеет возможность подключения к обслуживанию аналогового сигнала 1‑10V, что позволяет интегрировать её в системы управления освещением.

• Высокое качество изготовления: Производитель — SVETHOLL — российская компания с собственным производственным комплексом площадью 3 га, оснащённым современным технологичным оборудованием. Светотехническая продукция SVETHOLL соответствует стандартам качества и не уступает европейским аналогам.

Технические характеристики

Параметр	Значение
Материал корпуса	Сталь
Сечение	Труба круглая коническая
Диаметр, мм	133

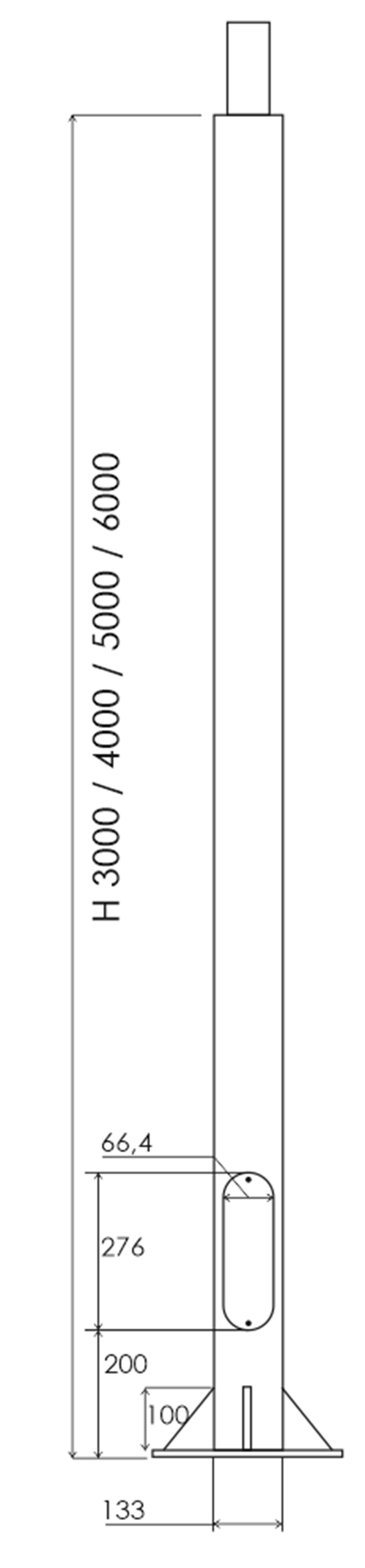

Высота, мм	3000 / 4000 / 5000 / 6000
Способ установки	Фланцевый (на закладную деталь Тип-2)
Покрытие (стандарт)	Грунт-эмаль
Покрытие (опционально)	Порошковая покраска по RAL(СВ), горячее цинкование, комбинированные покрытия
Страна производства	Россия
Температурный диапазон эксплуатации, °C	-40 ... +40
Срок службы, ч	50 000
Гарантия	3 года (возможна расширенная)

Артикулы и модельный ряд

Производитель предлагает опоры в стальном исполнении с покрытием «покраска по RAL(СВ)»:

Артикул	Высота, мм	Диаметр, мм	Вес, кг	Тип закладной	Материал
USOP-4-30-000-T3	3000	D133	47,5	Тип-2	Труба ЭС D133 и сталь
USOP-4-40-000-T3	4000	D133	63,3	Тип-2	Труба ЭС D133 и сталь
USOP-4-50-000-T3	5000	D133	79,1	Тип-2	Труба ЭС D133 и сталь
USOP-4-60-000-T3	6000	D133	94,9	Тип-2	Труба ЭС D133 и сталь

Примечание: Для иных вариантов покрытия (покраска по RAL с горячим цинкованием, без покраски с горячим цинкованием) актуальные артикулы и вес уточняются при заказе.

Варианты покрытия и кастомизация

SVETHOLL предлагает широчайший выбор вариантов отделки опоры для интеграции в любой архитектурный контекст. Все покрытия, за исключением специально отмеченных, относятся к классу покрытия 1 (повышенная износостойкость).

• Стандартное покрытие: Грунт-эмаль — обеспечивает базовую антикоррозийную защиту.

• Усиленная защита: Горячее цинкование — обеспечивает максимальную коррозионную стойкость, рекомендуется для агрессивных сред и регионов с повышенной влажностью.

• Декоративная покраска: Промышленная порошковая покраска по каталогу RAL (СВ) в любой цветовой гамме. Доступны матовые (муар), глянцевые и молотковые (шагрень) покрытия.

• Матовые цвета RAL (муар): RAL9016, RAL9005, RAL9006, золото муар СВ-10, RAL5017, RAL5024, RAL1019, RAL2009, RAL3000, RAL5015, RAL8001, RAL8007, RAL8012, RAL7004, RAL7030, RAL7039, RAL1015, RAL1018, RAL6005, RAL6018, RAL6029, RAL7016, RAL5003, RAL1013, RAL9007, RAL7024, золото полумат СВ-09, RAL3005, RAL6027, RAL1002, RAL3014, RAL6011, RAL6021, а также RAL7001 (класс покрытия 2).

• Глянцевые покрытия (класс покрытия 1): RAL9016 глянец, хром СВ-11, RAL3020 глянец, RAL5002 глянец, RAL1018 глянец, RAL4011 глянец, а также золото 176 глянцевый СВ-08 (класс покрытия 2), золото медь СВ-17 (класс покрытия 2), медь СВ-21 (класс покрытия 2).

• Декоративные фактуры (класс покрытия 1): «крокодиловая кожа» (синий СВ-18, чёрный СВ-19, коричневый СВ-20); «короед» (синий СВ-34, красный СВ-35, чёрный СВ-36, белый СВ-37, медный СВ-38, серебро СВ-39, золото СВ-40); «гребень» (серебро СВ-41, золото СВ-42); «перепелиное яйцо» (чёрный СВ-45, белый СВ-46, кораловый СВ-47); имитация бетона СВ-72.

• Имитация дерева (класс покрытия 1): красное дерево СВ-15/2, темно-красное дерево СВ-15, светлое дерево СВ-16, орех СВ-55.

• Патина и поталь (класс покрытия 1): патина (медь СВ-43, серебро СВ-44, золото СВ-54); поталь (серебро СВ-48, золото СВ-49, медь СВ-50).

• Молотковые покрытия (шагрень) (класс покрытия 1): RAL9016, RAL9010, RAL1013, RAL1015, RAL1014, RAL7035, RAL7040, RAL7012, RAL9005, RAL5002, RAL5012, RAL5021, RAL6005, RAL8019, RAL8017, RAL3005, а также RAL7024 (класс покрытия 2).

• Индивидуальное изготовление: По запросу доступно изготовление опор с изменением любых параметров: высоты, диаметра, типа и цвета покрытия. Возможен выбор размера, формы, цвета по вашему проекту.

Монтаж

Опора устанавливается на предварительно смонтированную закладную деталь Тип-2. Для обеспечения надёжной фиксации опоры рекомендуется соблюдать следующую технологию монтажа:

1. Подготовка основания: Выкопайте или пробурите котлован необходимой глубины.

2. Установка детали: Установите закладную деталь в котлован в строго вертикальное положение (с контролем по уровню).

3. Ввод кабеля: Обеспечьте ввод силового кабеля через предусмотренные конструкцией технологические отверстия.

4. Бетонирование: Произведите заливку фундамента бетоном марки не ниже М200, равномерно уплотняя смесь.

5. Монтаж опоры: После застывания бетона установите опору на закладную деталь и зафиксируйте её при помощи фланцевого соединения.

Фланцевый способ монтажа позволяет разделить процессы бетонирования фундамента и установки опоры, что предотвращает повреждение защитных покрытий и упрощает монтажные работы. Для долговременной и безаварийной работы рекомендуется проводить осмотр состояния опоры не реже одного раза в год, уделяя особое внимание фланцевому соединению и сохранности антикоррозионного покрытия.

Опора уличная коническая SVETHOLL Тип-3 — это надёжное, эстетичное и адаптируемое решение для профессиональных задач городского и архитектурного освещения, обеспечивающее прочную и безопасную фиксацию светильников на любой высоте. Производитель — SVETHOLL — специализируется на создании индивидуальных решений в области освещения и благоустройства.

• # ЗАКАЗАТЬ МОНТАЖ
• # ПРОЕКТИРОВАНИЕ

• Материал корпуса сталь
• Высота, мм 3000 / 4000 / 5000 / 6000
• Диаметр, мм 133
• Покрытие грунт-эмаль
• Температурный диапазон эксплуатации, В -40 ...+40С
• Бренд SVETHOLL
• Срок службы, ч 50000 часов
• Гарантия 3 года, далее сервисное обслуживание (Возможна расширенная гарантия)

• 3D.rar
• Паспорт Опора 21.06.24.rar

МАТОВЫЕ

RAL9016 муар (Класс покрытия 1)	RAL9005 муар (Класс покрытия 1)	RAL9006 муар (Класс покрытия 1)	золото муар СВ-10 (Класс покрытия 1)	RAL5017 матовый (Класс покрытия 1)	RAL5024 матовый (Класс покрытия 1)	RAL1019 матовый (Класс покрытия 1)
RAL2009 матовый (Класс покрытия 1)	RAL3000 матовый (Класс покрытия 1)	RAL5015 матовый (Класс покрытия 1)	RAL8001 матовый (Класс покрытия 1)	RAL8007 матовый (Класс покрытия 1)	RAL8012 матовый (Класс покрытия 1)	RAL7004 муар (Класс покрытия 1)
RAL7030 муар (Класс покрытия 1)	RAL7039 муар (Класс покрытия 1)	RAL1015 муар (Класс покрытия 1)	RAL1018 матовый (Класс покрытия 1)	RAL6005 матовый (Класс покрытия 1)	RAL6018 матовый (Класс покрытия 1)	RAL6029 матовый (Класс покрытия 1)
RAL7016 муар (Класс покрытия 1)	RAL5003 муар (Класс покрытия 1)	RAL1018 муар (Класс покрытия 1)	RAL1013 муар (Класс покрытия 1)	RAL9005 матовый (Класс покрытия 1)	RAL9007 матовый (Класс покрытия 1)	RAL7024 муар (Класс покрытия 1)
золото полумат СВ-09 (Класс покрытия 1)	RAL3005 матовый (Класс покрытия 1)	RAL6027 матовый (Класс покрытия 1)	RAL1002 матовый (Класс покрытия 1)	RAL3014 матовый (Класс покрытия 1)	RAL6011 матовый (Класс покрытия 1)	RAL7001 матовый (Класс покрытия 2)
RAL3014 матовый (Класс покрытия 1)	RAL6021 матовый (Класс покрытия 1)

ГЛЯНЦЕВЫЕ

RAL9016 глянец (Класс покрытия 1)	золото 176 глянцевый СВ-08 (Класс покрытия 2)	хром СВ-11 (Класс покрытия 1)	RAL3020 глянец (Класс покрытия 1)	RAL5002 глянец (Класс покрытия 1)
RAL1018 глянец (Класс покрытия 1)	золото медь СВ-17 (Класс покрытия 2)	медь СВ-21 (Класс покрытия 2)	RAL4011 глянец (Класс покрытия 1)

КРОКОДИЛОВАЯ КОЖА

крокодил синий СВ-18 (Класс покрытия 1)	крокодил черный СВ-19 (Класс покрытия 1)	крокодил коричневый СВ-20 (Класс покрытия 1)

ПОТАЛЬ

поталь серебро СВ-48 (Класс покрытия 1)	поталь золото СВ-49 (Класс покрытия 1)	поталь медь СВ-50 (Класс покрытия 1)

КОРОЕД

"Короед" синий СВ-34 (Класс покрытия 1)	"Короед" красный СВ-35 (Класс покрытия 1)	"Короед" черный СВ-36 (Класс покрытия 1)	"Короед" белый СВ-37 (Класс покрытия 1)	"Короед" медный СВ-38 (Класс покрытия 1)	"Короед" серебро СВ-39 (Класс покрытия 1)	"Короед" золото СВ-40 (Класс покрытия 1)

ИМИТАЦИЯ ДЕРЕВА

красное дерево СВ-15\2 (Класс покрытия 1)	темно-красное дерево СВ-15 (Класс покрытия 1)	светлое дерево СВ-16 (Класс покрытия 1)	орех СВ-55 (Класс покрытия 1)

ГРЕБЕНЬ

"Гребень" серебро СВ-41 (Класс покрытия 1)	"Гребень" золото СВ-42 (Класс покрытия 1)

ИМИТАЦИЯ БЕТОНА

фактура под бетон СВ-72 (Класс покрытия 1)

ПАТИНА

патина медь СВ-43 (Класс покрытия 1)	патина серебро СВ-44 (Класс покрытия 1)	патина золото СВ-54 (Класс покрытия 1)

ПЕРЕПЕЛИНОЕ ЯЙЦО

"Перепелиное яйцо" черный СВ-45 (Класс покрытия 1)	"Перепелиное яйцо" белый СВ-46 (Класс покрытия 1)	"Перепелиное яйцо" кораловый СВ-47 (Класс покрытия 1)

МОЛОТКОВЫЕ

RAL9016 шагрень (Класс покрытия 1)	RAL9010 шагрень (Класс покрытия 1)	RAL1013 шагрень (Класс покрытия 1)	RAL1015 шагрень (Класс покрытия 1)	RAL1014 шагрень (Класс покрытия 1)	RAL7035 шагрень (Класс покрытия 1)	RAL7040 шагрень (Класс покрытия 1)
RAL7012 шагрень (Класс покрытия 1)	RAL9005 шагрень (Класс покрытия 1)	RAL5002 шагрень (Класс покрытия 1)	RAL5012 шагрень (Класс покрытия 1)	RAL5021 шагрень (Класс покрытия 1)	RAL6005 шагрень (Класс покрытия 1)	RAL8019 шагрень (Класс покрытия 1)
RAL8017 шагрень (Класс покрытия 1)	RAL3005 шагрень (Класс покрытия 1)	RAL7024 шагрень (Класс покрытия 2)
