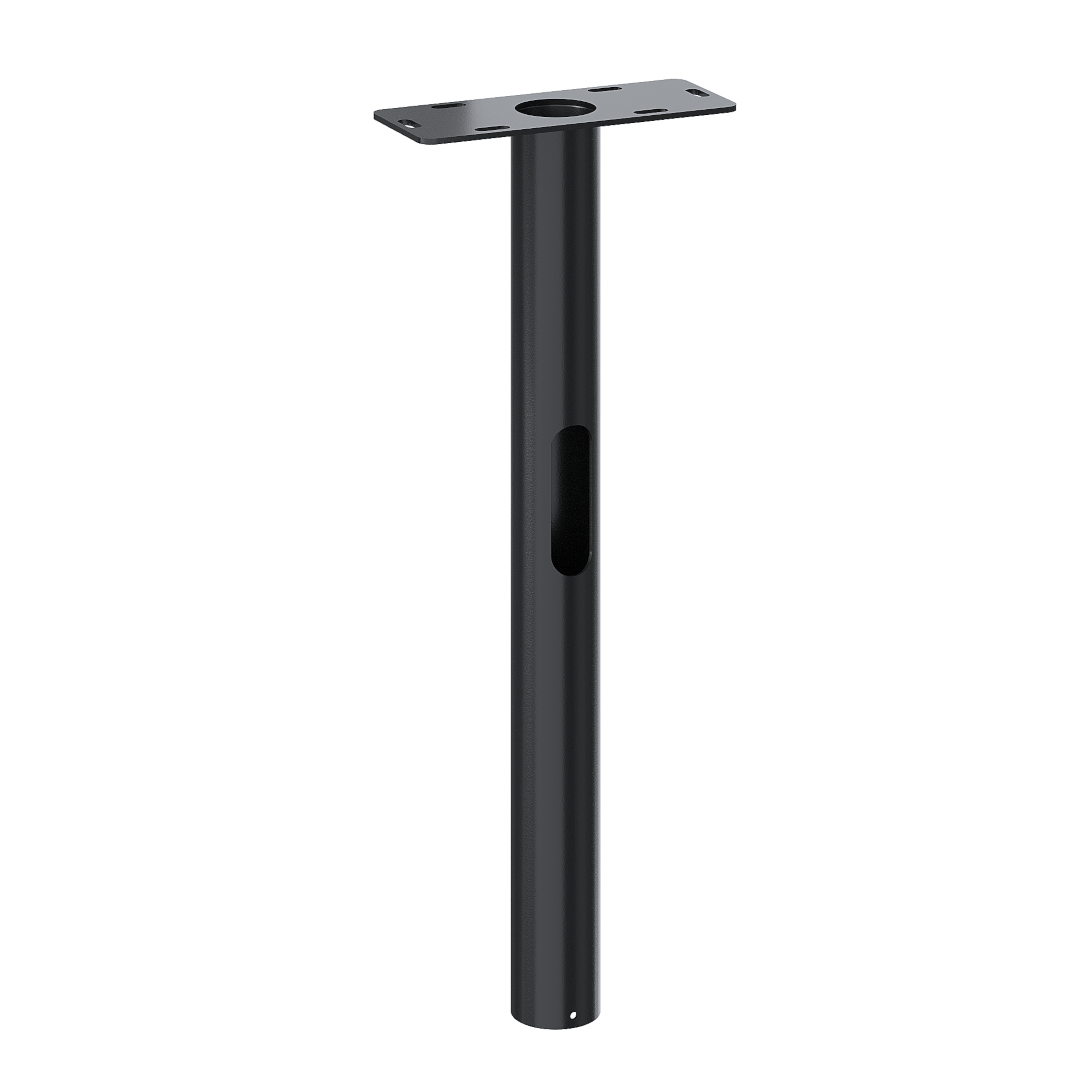

Трубчатая закладная деталь для опор освещения SVETHOLL Тип-11

Трубчатая закладная деталь SVETHOLL Тип-11 — это готовое инженерное решение для профессионального, скрытого монтажа опор уличного освещения, консольных кронштейнов, мачт и иных вертикальных конструкций. Изделие представляет собой цельносварную стальную трубу с фланцем, которая бетонируется в фундамент, обеспечивая надежную и долговременную фиксацию наземной части. Модель предназначена для эксплуатации в любых климатических условиях и доступна в нескольких вариантах высоты, что позволяет адаптировать ее под требования конкретного объекта.

Область применения

Закладная деталь SVETHOLL Тип-11 применяется в качестве ответственного фундаментного элемента при установке опор освещения. Она широко востребована:

• Архитекторами и проектировщиками — при разработке проектов освещения автомобильных и поселковых дорог, пешеходных и велосипедных зон, а также при создании систем наружного освещения в парках, скверах и других общественных пространствах.

• Застройщиками и строительными компаниями — для комплексного благоустройства жилых комплексов, рекреационных зон, территорий отелей и общественных пространств.

• Монтажными организациями — благодаря стандартизированным типоразмерам, продуманной конструкции и возможности кастомизации под конкретные условия объекта.

Конструктивные особенности и преимущества

• Надежный трубчатый тип: Цельносварная конструкция из стальной трубы с фланцем обеспечивает надежную фиксацию опоры при стандартных нагрузках, эффективно передавая усилие от наземной части на фундаментный блок.

• Широкий выбор типоразмеров: Доступны модификации с высотой 800, 1000, 1200 и 1800 мм, что позволяет выбрать оптимальную глубину заложения в зависимости от типа грунта и высоты монтируемой опоры.

• Стандартизированный диаметр: Закладная имеет фиксированный диаметр 108 мм, что гарантирует совместимость с широким спектром уличных опор SVETHOLL и других производителей.

• Высокая прочность и долговечность: Изделие производится из высококачественной стали, что обеспечивает его устойчивость к деформациям под воздействием высоких ветровых и механических нагрузок.

• Антикоррозионная защита: Деталь покрывается грунт-эмалью СВ-00 («Цинкогрунт серый»), обеспечивающей базовую защиту для всех типов грунтов. По запросу доступны усиленные покрытия, включая горячее цинкование для максимальной коррозионной стойкости.

• Длительный срок службы: Срок службы закладной детали составляет 50 000 часов, что минимизирует затраты на техническое обслуживание и замену.

• Климатическая устойчивость: Конструкция сохраняет работоспособность в диапазоне от -40°C до +40°C, что делает ее пригодной для эксплуатации в любых климатических условиях.

• Кастомизация: Доступна промышленная порошковая покраска по каталогу RAL (СВ) в любом цвете, включая матовые и глянцевые покрытия, а также декоративные фактуры, что позволяет интегрировать оголовок закладной в любой архитектурный контекст.

Технические характеристики

Артикулы и модельный ряд

Варианты покрытия и кастомизация

• Стандартное покрытие: Грунт-эмаль СВ-00 («Цинкогрунт серый») — обеспечивает надежную антикоррозийную защиту для всех типов грунтов.

• Усиленная защита: Горячее цинкование — обеспечивает максимальную коррозионную стойкость, рекомендуется для агрессивных сред и регионов с повышенной влажностью.

• Декоративная покраска: Промышленная порошковая покраска по каталогу RAL (доступна широчайшая палитра цветов, включая матовые и глянцевые покрытия, а также декоративные фактуры «крокодиловая кожа», «короед», «гребень», «перепелиное яйцо», имитация бетона, имитация дерева, патина и поталь). Позволяет интегрировать оголовок закладной в любой архитектурный контекст (класс покрытия 1 — повышенная износостойкость).

• Индивидуальное изготовление: По запросу доступно изготовление закладных деталей с изменением любых параметров: высоты, диаметра, типа и цвета покрытия. Возможен выбор размера, формы, цвета по вашему проекту.

Монтаж

Для обеспечения надежной фиксации опоры рекомендуется соблюдать следующую технологию монтажа:

1. Подготовка основания: Выкопайте или пробурите котлован необходимой глубины.

2. Установка детали: Установите закладную деталь в котлован в строго вертикальное положение (с контролем по уровню).

3. Ввод кабеля: Обеспечьте ввод силового кабеля через предусмотренные конструкцией технологические отверстия.

4. Бетонирование: Произведите заливку фундамента бетоном марки не ниже М200, равномерно уплотняя смесь.

5. Фиксация: Закладная деталь должна быть забетонирована таким образом, чтобы фланцевое основание оставалось над уровнем земли.

Такой способ позволяет разделить процессы бетонирования фундамента и последующей установки опоры, что предотвращает повреждение защитных покрытий и упрощает монтаж.

Закладная деталь для уличных светильников SVETHOLL Тип-11 — это надежное и долговечное решение для профессиональных задач городского и архитектурного освещения, обеспечивающее прочную и безопасную фиксацию опор на стандартных типах грунтов. Производитель — SVETHOLL — специализируется на создании индивидуальных решений в области освещения и благоустройства.

• # ЗАКАЗАТЬ МОНТАЖ
• # ПРОЕКТИРОВАНИЕ

• Материал корпуса сталь
• Высота, мм 800 / 1000 / 1200 / 1800
• Диаметр, мм 108
• Покрытие грунт-эмаль
• Температурный диапазон эксплуатации, В -40 ...+40С
• Бренд SVETHOLL
• Срок службы, ч 50000 часов

• 3D.rar
• Паспорт Закладная деталь 17.08.23.pdf
