Трубчатая закладная деталь для опор освещения SVETHOLL Тип‑2

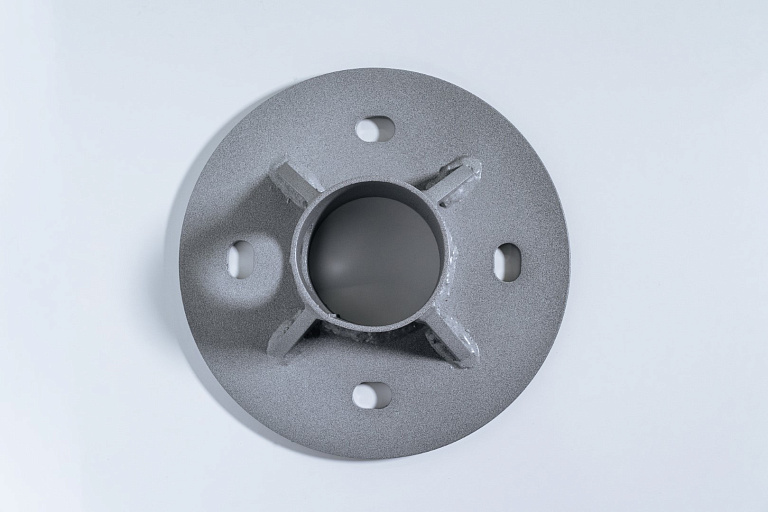

Трубчатая закладная деталь SVETHOLL Тип‑2 — это готовое инженерное решение для профессионального скрытого монтажа опор уличного освещения, кронштейнов, мачт и иных вертикальных конструкций. Изделие, выполненное в виде цельносварной стальной трубы диаметром 108 мм с фланцем, бетонируется в фундамент и рассчитано на эксплуатацию в любых климатических условиях. Модель доступна в четырёх вариантах высоты, что позволяет адаптировать её под требования конкретного объекта.

Область применения

Закладная деталь SVETHOLL Тип‑2 применяется в качестве ответственного фундаментного элемента при установке опор освещения. Она широко востребована:

• Архитекторами и проектировщиками — при разработке проектов освещения автомобильных и поселковых дорог (внутренних), пешеходных и велосипедных зон, а также при создании систем наружного освещения в парках и скверах.

• Застройщиками и строительными компаниями — для комплексного благоустройства жилых комплексов, рекреационных зон, территорий отелей и общественных пространств, а также при возведении промышленных объектов.

• Монтажными организациями — благодаря стандартизированным типоразмерам, продуманной конструкции и возможности кастомизации под конкретные условия объекта.

Конструктивные особенности и преимущества

• Надёжный трубчатый тип: Цельносварная конструкция из стальной трубы с фланцем обеспечивает надежную фиксацию опоры при стандартных нагрузках, эффективно передавая усилие от наземной части на фундаментный блок.

• Широкий выбор типоразмеров: Доступны модификации с высотой 800, 1000, 1200 и 1800 мм, что позволяет выбрать оптимальную глубину заложения в зависимости от типа грунта и высоты монтируемой опоры.

• Стандартизированный диаметр: Закладная имеет фиксированный диаметр 108 мм, что гарантирует совместимость с широким спектром уличных опор.

• Высокая прочность и долговечность: Изделие производится из высококачественной стали (труба ЭС D108*3), что обеспечивает его устойчивость к деформациям под воздействием нагрузок.

• Антикоррозионная защита: Деталь покрывается грунт-эмалью СВ-00 («Цинкогрунт серый»), обеспечивающей базовую защиту для всех типов грунтов. По запросу доступны усиленные покрытия (порошковая покраска по RAL, горячее цинкование).

• Длительный срок службы: Срок службы закладной детали составляет 50 000 часов, что минимизирует затраты на техническое обслуживание и замену.

• Расширенная гарантия: Стандартная гарантия — 3 года с возможностью расширения.

• Климатическая устойчивость: Конструкция сохраняет работоспособность в диапазоне от -40°C до +40°C.

Технические характеристики

Артикулы и модельный ряд

Производитель предлагает четыре типовых размера закладной детали Тип‑2, отличающихся высотой и весом:

Варианты покрытия и кастомизация

• Стандартное покрытие: Грунт-эмаль СВ-00 («Цинкогрунт серый») — обеспечивает надежную антикоррозийную защиту для всех типов грунтов.

• Усиленная защита: Горячее цинкование — обеспечивает максимальную коррозионную стойкость, рекомендуется для агрессивных сред и регионов с повышенной влажностью.

• Декоративная покраска: Промышленная порошковая покраска по каталогу RAL (доступна широчайшая палитра цветов, включая матовые и глянцевые покрытия, а также декоративные фактуры). Позволяет интегрировать оголовок закладной в любой архитектурный контекст.

• Декоративные фактуры (класс покрытия 1): «крокодиловая кожа» (синий СВ-18, чёрный СВ-19, коричневый СВ-20); «короед» (синий СВ-34, красный СВ-35, чёрный СВ-36, белый СВ-37, медный СВ-38, серебро СВ-39, золото СВ-40); «гребень» (серебро СВ-41, золото СВ-42); «перепелиное яйцо» (чёрный СВ-45, белый СВ-46, кораловый СВ-47); имитация бетона СВ-72.

• Имитация дерева (класс покрытия 1): красное дерево СВ-15/2, темно-красное дерево СВ-15, светлое дерево СВ-16, орех СВ-55.

• Патина и поталь (класс покрытия 1): патина (медь СВ-43, серебро СВ-44, золото СВ-54); поталь (серебро СВ-48, золото СВ-49, медь СВ-50).

• Молотковые покрытия (шагрень) (класс покрытия 1): RAL9016, RAL9010, RAL1013, RAL1015, RAL1014, RAL7035, RAL7040, RAL7012, RAL9005, RAL5002, RAL5012, RAL5021, RAL6005, RAL8019, RAL8017, RAL3005, а также RAL7024 (класс покрытия 2).

• Индивидуальное изготовление: По запросу доступно изготовление закладных деталей с изменением любых параметров: высоты, диаметра, типа и цвета покрытия. Возможен выбор размера, формы, цвета по вашему проекту.

Монтаж

Для обеспечения надёжной фиксации опоры рекомендуется соблюдать следующую технологию монтажа:

1. Подготовка основания: Выкопайте или пробурите котлован необходимой глубины.

2. Установка детали: Установите закладную деталь в котлован в строго вертикальное положение (с контролем по уровню).

3. Ввод кабеля: Обеспечьте ввод силового кабеля через предусмотренные конструкцией технологические отверстия.

4. Бетонирование: Произведите заливку фундамента бетоном марки не ниже М200, равномерно уплотняя смесь.

5. Фиксация: Закладная деталь должна быть забетонирована таким образом, чтобы фланцевое основание оставалось над уровнем земли.

Такой способ позволяет разделить процессы бетонирования фундамента и последующей установки опоры, что предотвращает повреждение защитных покрытий и упрощает монтаж.

Закладная деталь для уличных светильников SVETHOLL Тип‑2 — это надежное и долговечное решение для профессиональных задач городского и архитектурного освещения, обеспечивающее прочную и безопасную фиксацию опор на стандартных типах грунтов. Производитель — SVETHOLL — специализируется на создании индивидуальных решений в области освещения и благоустройства.

• # ЗАКАЗАТЬ МОНТАЖ
• # ПРОЕКТИРОВАНИЕ

• Материал корпуса сталь
• Высота, мм 800 / 1000 / 1200 / 1800
• Диаметр, мм 108
• Покрытие грунт-эмаль
• Страна производства Россия
• Температурный диапазон эксплуатации, В -40 ...+40С
• Бренд SVETHOLL
• Срок службы, ч 50000 часов
• Гарантия 3 года, далее сервисное обслуживание (Возможна расширенная гарантия)

• 3D.rar
• Паспорт Закладная деталь 17.08.23.pdf
