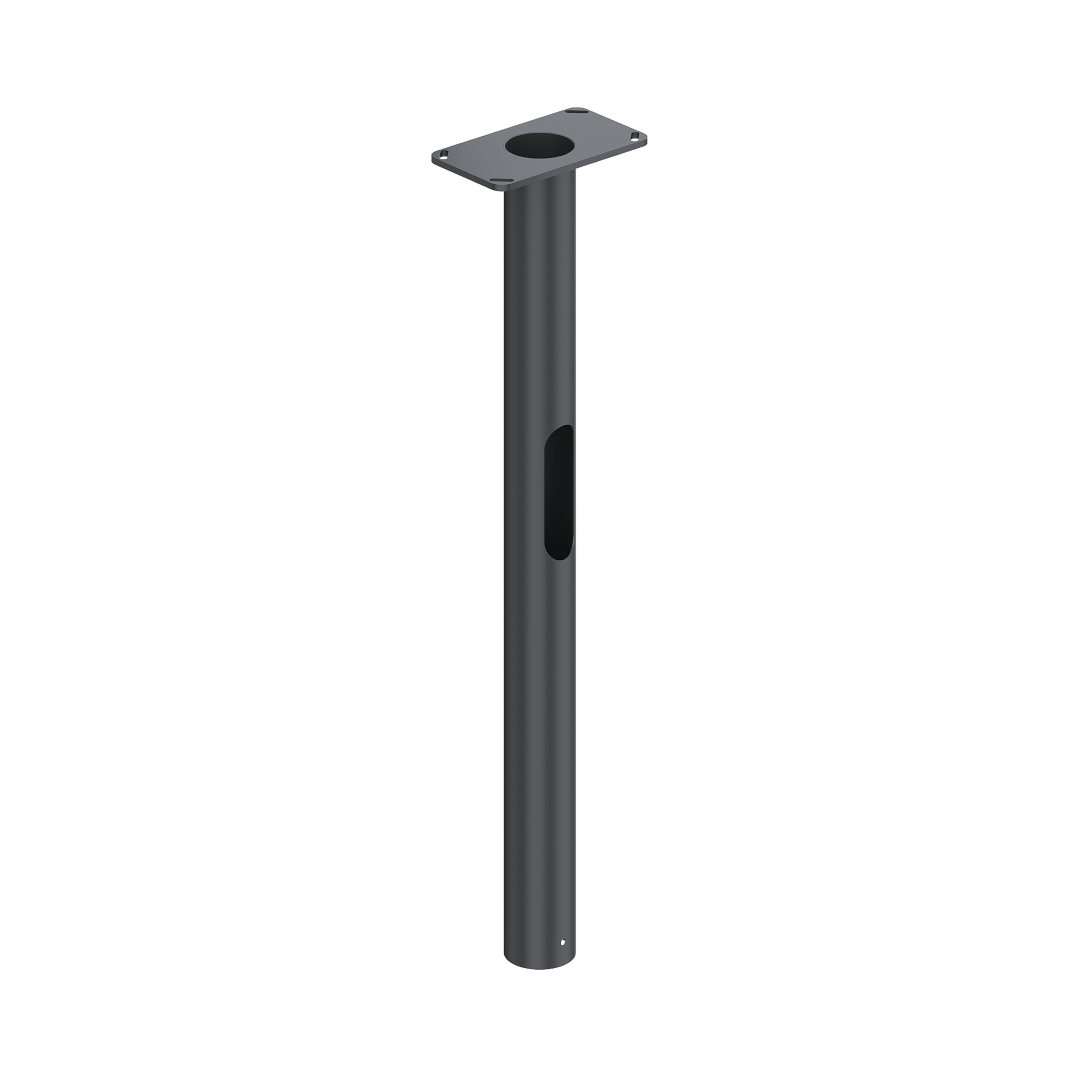

Трубчатая закладная деталь SVETHOLL Тип‑3 (арт. USZL‑4‑08‑000‑T3 / ...‑T3)

Трубчатая закладная деталь SVETHOLL Тип‑3 — это профессиональное решение для скрытого монтажа уличных опор, светильников и мачт освещения, обеспечивающее надёжную фиксацию конструкции в грунте. В отличие от анкерных закладных, трубчатые детали этого типа представляют собой цельносварную стальную трубу с фланцем и предназначены для бетонирования в местах со стандартными нагрузками. Модель адаптирована для эксплуатации в любых климатических условиях и может быть изготовлена в нескольких вариантах высоты в зависимости от требований проекта.

Область применения

Закладная деталь SVETHOLL Тип‑3 устанавливается в бетонный фундамент и служит для фиксации опор освещения. Благодаря своей функциональности и возможности адаптации к требованиям проекта она широко применяется:

• Архитекторами и проектировщиками — при разработке проектов освещения городских и поселковых дорог, пешеходных и велосипедных зон, парков и скверов, а также для установки мачт освещения на стандартных грунтах.

• Застройщиками и строительными компаниями — для комплексного благоустройства жилых комплексов, рекреационных зон, территорий отелей и общественных пространств, а также при возведении промышленных объектов и логистических центров.

• Монтажными организациями — благодаря стандартизированным типоразмерам, продуманной конструкции и возможности кастомизации под конкретные условия объекта.

Конструктивные особенности

• Трубчатый тип закладной: Цельносварная конструкция из стальной трубы с фланцем обеспечивает надёжную фиксацию опоры при стандартных нагрузках. Применяется на устойчивых грунтах без повышенных требований к ветроустойчивости.

• Широкий выбор высоты: Доступны модификации с высотой 800, 1000, 1200 и 1800 мм, что позволяет адаптировать глубину заложения под конкретный проект и тип грунта.

• Стабильный диаметр: Закладная деталь имеет фиксированный диаметр 108 мм, что обеспечивает совместимость с широким спектром уличных опор SVETHOLL.

• Надёжные материалы: Изделие изготавливается из высококачественной стали (труба ЭС D108*3 и сталь), что гарантирует его долговечность и устойчивость к деформациям под воздействием нагрузок.

• Коррозионная стойкость: Деталь покрывается грунт-эмалью СВ-00 (Цинкогрунт серый), что обеспечивает базовую антикоррозийную защиту.

• Длительный срок службы: Срок службы закладной детали составляет 50 000 часов, что минимизирует затраты на обслуживание и замену. Производитель предоставляет гарантию 3 года с возможностью расширенной гарантии.

• Устойчивость к перепадам температур: Конструкция сохраняет работоспособность в диапазоне от -40°C до +40°C, что делает её пригодной для эксплуатации в любых климатических условиях.

Технические характеристики

Артикулы и модельный ряд

Производитель предлагает четыре типовых размера закладной детали Тип‑3, отличающихся высотой и весом:

Варианты покрытия и кастомизация

• Стандартное покрытие: Грунт-эмаль СВ-00 (Цинкогрунт серый) — обеспечивает надёжную антикоррозийную защиту для всех типов грунтов.

• Без покраски с горячим цинкованием: Обеспечивает максимальную коррозионную стойкость, рекомендуется для агрессивных сред и регионов с повышенной влажностью.

• Покраска по RAL(СВ): Нанесение промышленной порошковой покраски по каталогу RAL (доступна широчайшая палитра цветов). Позволяет интегрировать оголовок закладной в любой архитектурный контекст (класс покрытия 1 — повышенная износостойкость).

• Покраска по RAL(СВ) с горячим цинкованием: Комбинированное покрытие, сочетающее максимальную коррозионную стойкость с возможностью выбора декоративного цвета.

• Индивидуальное изготовление: По запросу доступно изготовление закладных деталей с изменением любых параметров: высоты, диаметра, типа и цвета покрытия. Возможен выбор размера, формы, цвета по вашему проекту.

Декоративные типы покрытий (класс покрытия 1, повышенная износостойкость)

• Матовые (муар): RAL9016, RAL9005, RAL9006, золото муар СВ-10, RAL5017, RAL5024, RAL1019, RAL2009, RAL3000, RAL5015, RAL8001, RAL8007, RAL8012, RAL7004, RAL7030, RAL7039, RAL1015, RAL1018, RAL6005, RAL6018, RAL6029, RAL7016, RAL5003, RAL1013, RAL9007, RAL7024, золото полумат СВ-09, RAL3005, RAL6027, RAL1002, RAL3014, RAL6011, RAL6021, а также RAL7001 (класс покрытия 2).

• Глянцевые: RAL9016 глянец, золото 176 глянцевый СВ-08 (класс покрытия 2), хром СВ-11, RAL3020 глянец, RAL5002 глянец, RAL1018 глянец, золото медь СВ-17 (класс покрытия 2), медь СВ-21 (класс покрытия 2), RAL4011 глянец.

• Молотковые (шагрень): RAL9016, RAL9010, RAL1013, RAL1015, RAL1014, RAL7035, RAL7040, RAL7012, RAL9005, RAL5002, RAL5012, RAL5021, RAL6005, RAL8019, RAL8017, RAL3005, RAL7024 (класс покрытия 2).

• Декоративные фактуры: «крокодиловая кожа» (синий СВ-18, чёрный СВ-19, коричневый СВ-20); «короед» (синий СВ-34, красный СВ-35, чёрный СВ-36, белый СВ-37, медный СВ-38, серебро СВ-39, золото СВ-40); «гребень» (серебро СВ-41, золото СВ-42); «перепелиное яйцо» (чёрный СВ-45, белый СВ-46, кораловый СВ-47); имитация бетона СВ-72.

• Имитация дерева: красное дерево СВ-15/2, темно-красное дерево СВ-15, светлое дерево СВ-16, орех СВ-55.

• Патина: медь СВ-43, серебро СВ-44, золото СВ-54.

• Поталь: серебро СВ-48, золото СВ-49, медь СВ-50.

Монтаж

Трубчатая закладная деталь бетонируется в подготовленный фундамент. Для достижения проектной прочности рекомендуется использовать бетон марки не ниже М200. Точность установки контролируется по строительным уровням.

• # ЗАКАЗАТЬ МОНТАЖ
• # ПРОЕКТИРОВАНИЕ

• Материал корпуса сталь
• Высота, мм 800 / 1000 / 1200 / 1800
• Диаметр, мм 108
• Покрытие грунт-эмаль
• Страна производства Россия
• Температурный диапазон эксплуатации, В -40 ...+40С
• Бренд SVETHOLL
• Срок службы, ч 50000 часов
• Гарантия 3 года, далее сервисное обслуживание (Возможна расширенная гарантия)

• 3D.rar
• Паспорт Закладная деталь 17.08.23.pdf

МАТОВЫЕ

RAL9016 муар (Класс покрытия 1)	RAL9005 муар (Класс покрытия 1)	RAL9006 муар (Класс покрытия 1)	золото муар СВ-10 (Класс покрытия 1)	RAL5017 матовый (Класс покрытия 1)	RAL5024 матовый (Класс покрытия 1)	RAL1019 матовый (Класс покрытия 1)
RAL2009 матовый (Класс покрытия 1)	RAL3000 матовый (Класс покрытия 1)	RAL5015 матовый (Класс покрытия 1)	RAL8001 матовый (Класс покрытия 1)	RAL8007 матовый (Класс покрытия 1)	RAL8012 матовый (Класс покрытия 1)	RAL7004 муар (Класс покрытия 1)
RAL7030 муар (Класс покрытия 1)	RAL7039 муар (Класс покрытия 1)	RAL1015 муар (Класс покрытия 1)	RAL1018 матовый (Класс покрытия 1)	RAL6005 матовый (Класс покрытия 1)	RAL6018 матовый (Класс покрытия 1)	RAL6029 матовый (Класс покрытия 1)
RAL7016 муар (Класс покрытия 1)	RAL5003 муар (Класс покрытия 1)	RAL1018 муар (Класс покрытия 1)	RAL1013 муар (Класс покрытия 1)	RAL9005 матовый (Класс покрытия 1)	RAL9007 матовый (Класс покрытия 1)	RAL7024 муар (Класс покрытия 1)
золото полумат СВ-09 (Класс покрытия 1)	RAL3005 матовый (Класс покрытия 1)	RAL6027 матовый (Класс покрытия 1)	RAL1002 матовый (Класс покрытия 1)	RAL3014 матовый (Класс покрытия 1)	RAL6011 матовый (Класс покрытия 1)	RAL7001 матовый (Класс покрытия 2)
RAL3014 матовый (Класс покрытия 1)	RAL6021 матовый (Класс покрытия 1)

ГЛЯНЦЕВЫЕ

RAL9016 глянец (Класс покрытия 1)	золото 176 глянцевый СВ-08 (Класс покрытия 2)	хром СВ-11 (Класс покрытия 1)	RAL3020 глянец (Класс покрытия 1)	RAL5002 глянец (Класс покрытия 1)
RAL1018 глянец (Класс покрытия 1)	золото медь СВ-17 (Класс покрытия 2)	медь СВ-21 (Класс покрытия 2)	RAL4011 глянец (Класс покрытия 1)

КРОКОДИЛОВАЯ КОЖА

крокодил синий СВ-18 (Класс покрытия 1)	крокодил черный СВ-19 (Класс покрытия 1)	крокодил коричневый СВ-20 (Класс покрытия 1)

ПОТАЛЬ

поталь серебро СВ-48 (Класс покрытия 1)	поталь золото СВ-49 (Класс покрытия 1)	поталь медь СВ-50 (Класс покрытия 1)

КОРОЕД

"Короед" синий СВ-34 (Класс покрытия 1)	"Короед" красный СВ-35 (Класс покрытия 1)	"Короед" черный СВ-36 (Класс покрытия 1)	"Короед" белый СВ-37 (Класс покрытия 1)	"Короед" медный СВ-38 (Класс покрытия 1)	"Короед" серебро СВ-39 (Класс покрытия 1)	"Короед" золото СВ-40 (Класс покрытия 1)

ИМИТАЦИЯ ДЕРЕВА

красное дерево СВ-15\2 (Класс покрытия 1)	темно-красное дерево СВ-15 (Класс покрытия 1)	светлое дерево СВ-16 (Класс покрытия 1)	орех СВ-55 (Класс покрытия 1)

ГРЕБЕНЬ

"Гребень" серебро СВ-41 (Класс покрытия 1)	"Гребень" золото СВ-42 (Класс покрытия 1)

ИМИТАЦИЯ БЕТОНА

фактура под бетон СВ-72 (Класс покрытия 1)

ПАТИНА

патина медь СВ-43 (Класс покрытия 1)	патина серебро СВ-44 (Класс покрытия 1)	патина золото СВ-54 (Класс покрытия 1)

ПЕРЕПЕЛИНОЕ ЯЙЦО

"Перепелиное яйцо" черный СВ-45 (Класс покрытия 1)	"Перепелиное яйцо" белый СВ-46 (Класс покрытия 1)	"Перепелиное яйцо" кораловый СВ-47 (Класс покрытия 1)

МОЛОТКОВЫЕ

RAL9016 шагрень (Класс покрытия 1)	RAL9010 шагрень (Класс покрытия 1)	RAL1013 шагрень (Класс покрытия 1)	RAL1015 шагрень (Класс покрытия 1)	RAL1014 шагрень (Класс покрытия 1)	RAL7035 шагрень (Класс покрытия 1)	RAL7040 шагрень (Класс покрытия 1)
RAL7012 шагрень (Класс покрытия 1)	RAL9005 шагрень (Класс покрытия 1)	RAL5002 шагрень (Класс покрытия 1)	RAL5012 шагрень (Класс покрытия 1)	RAL5021 шагрень (Класс покрытия 1)	RAL6005 шагрень (Класс покрытия 1)	RAL8019 шагрень (Класс покрытия 1)
RAL8017 шагрень (Класс покрытия 1)	RAL3005 шагрень (Класс покрытия 1)	RAL7024 шагрень (Класс покрытия 2)
